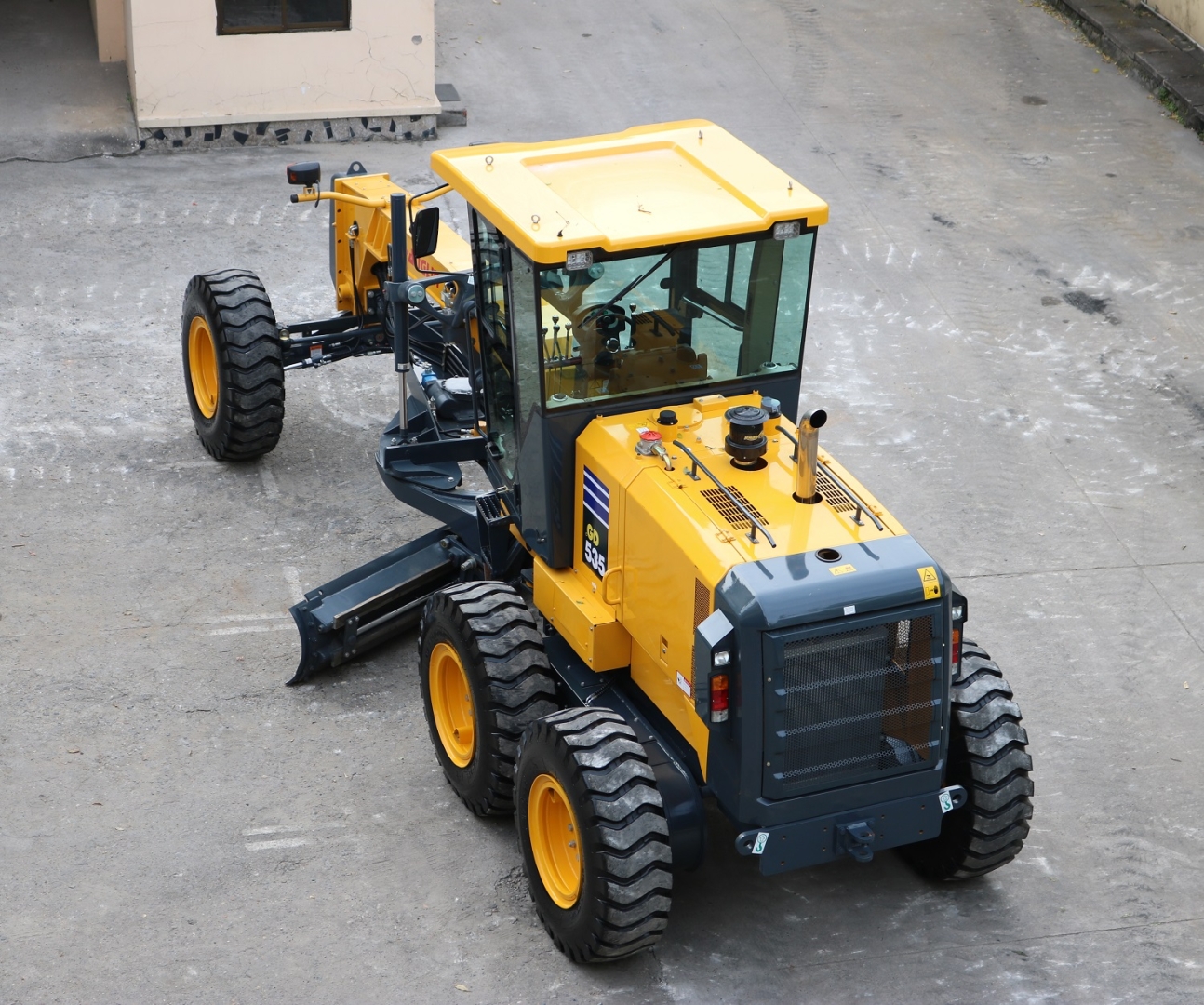

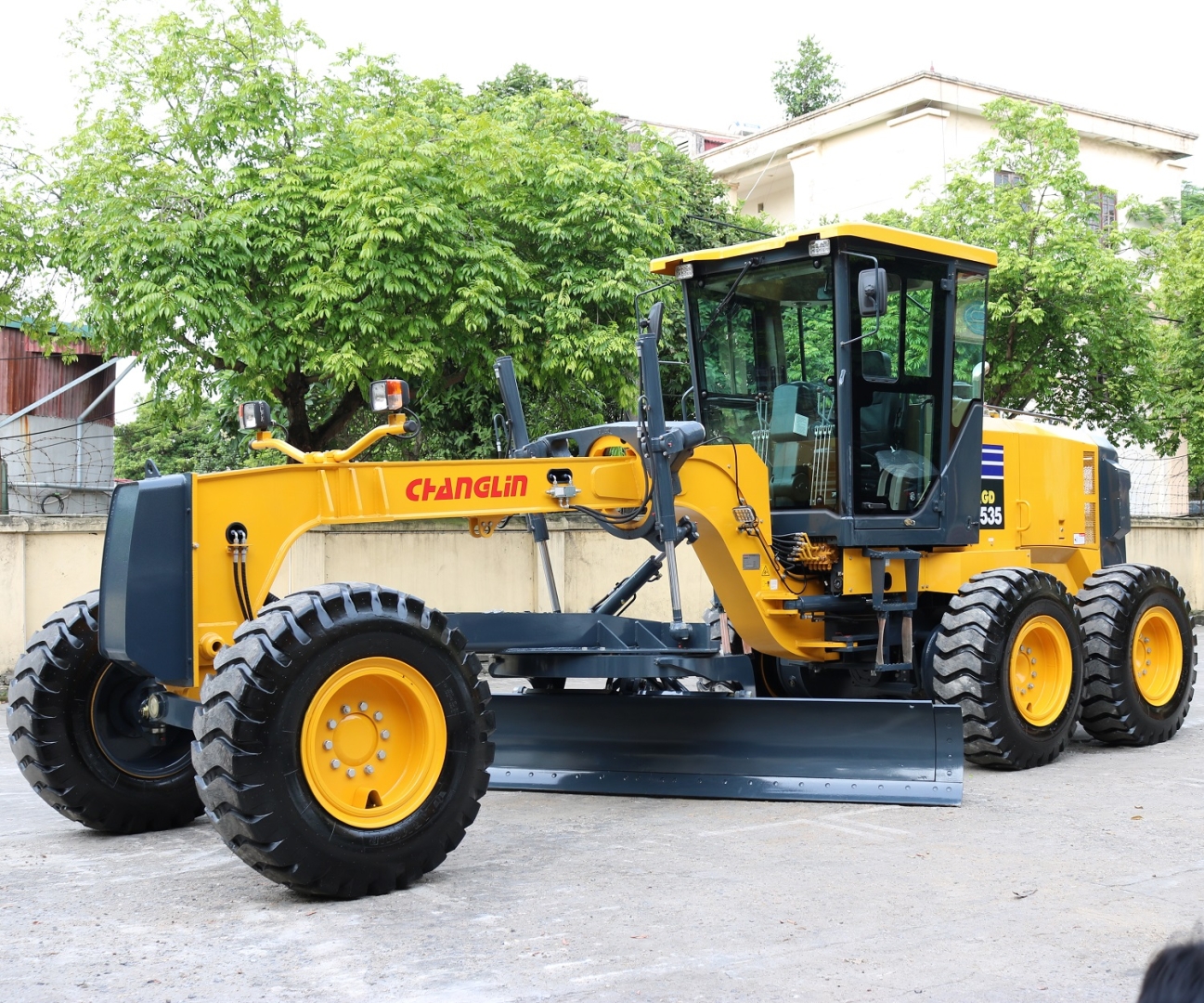

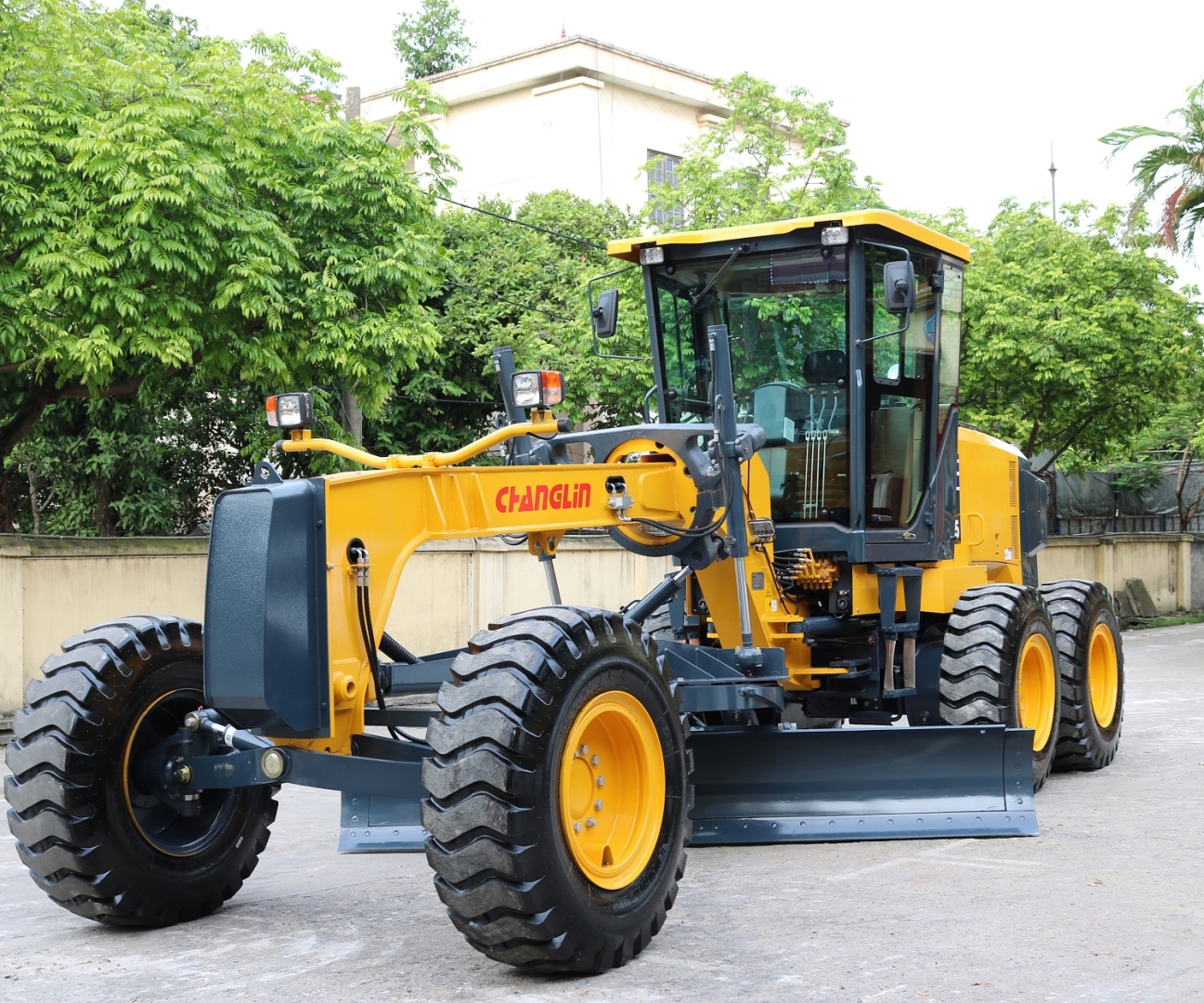

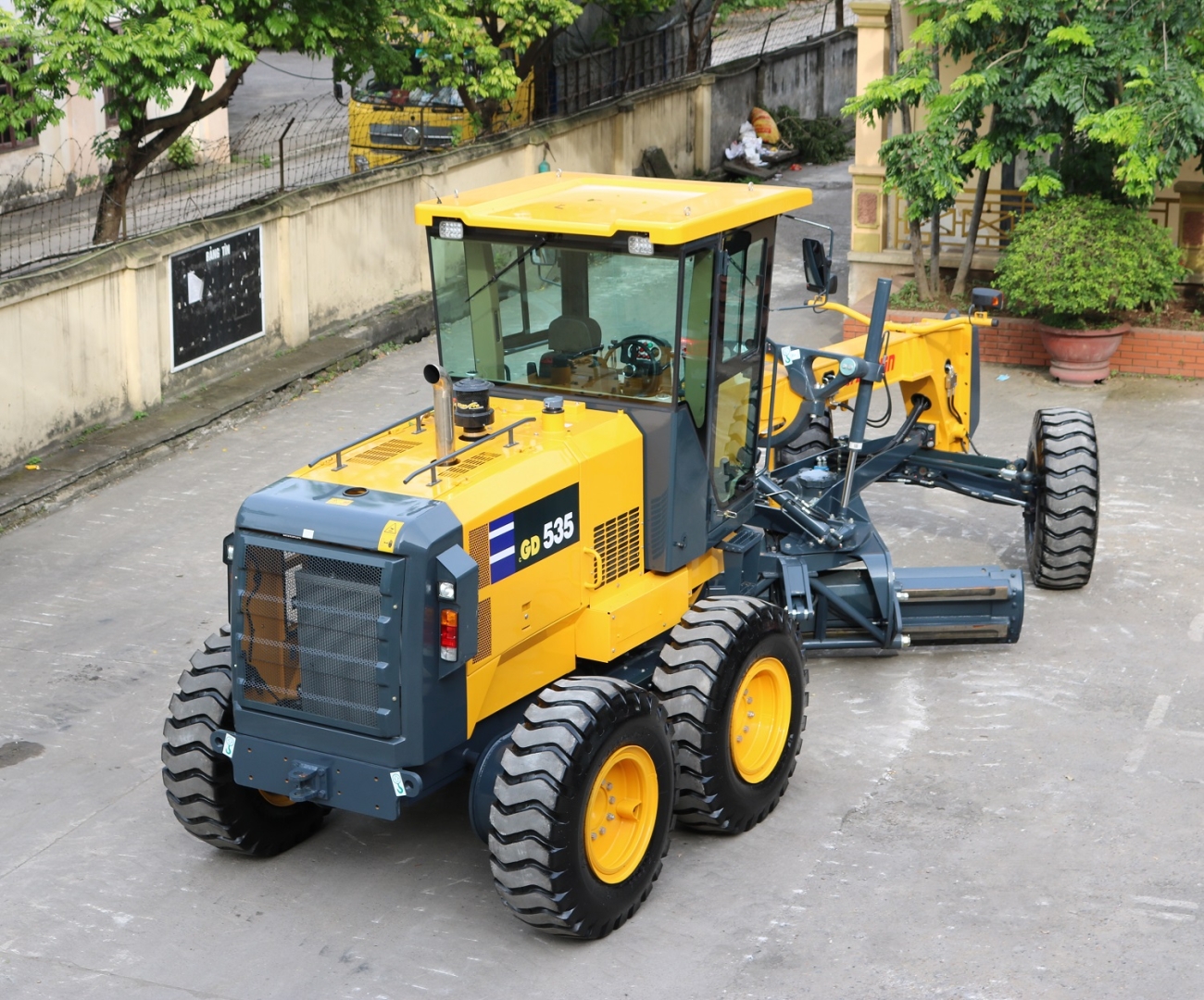

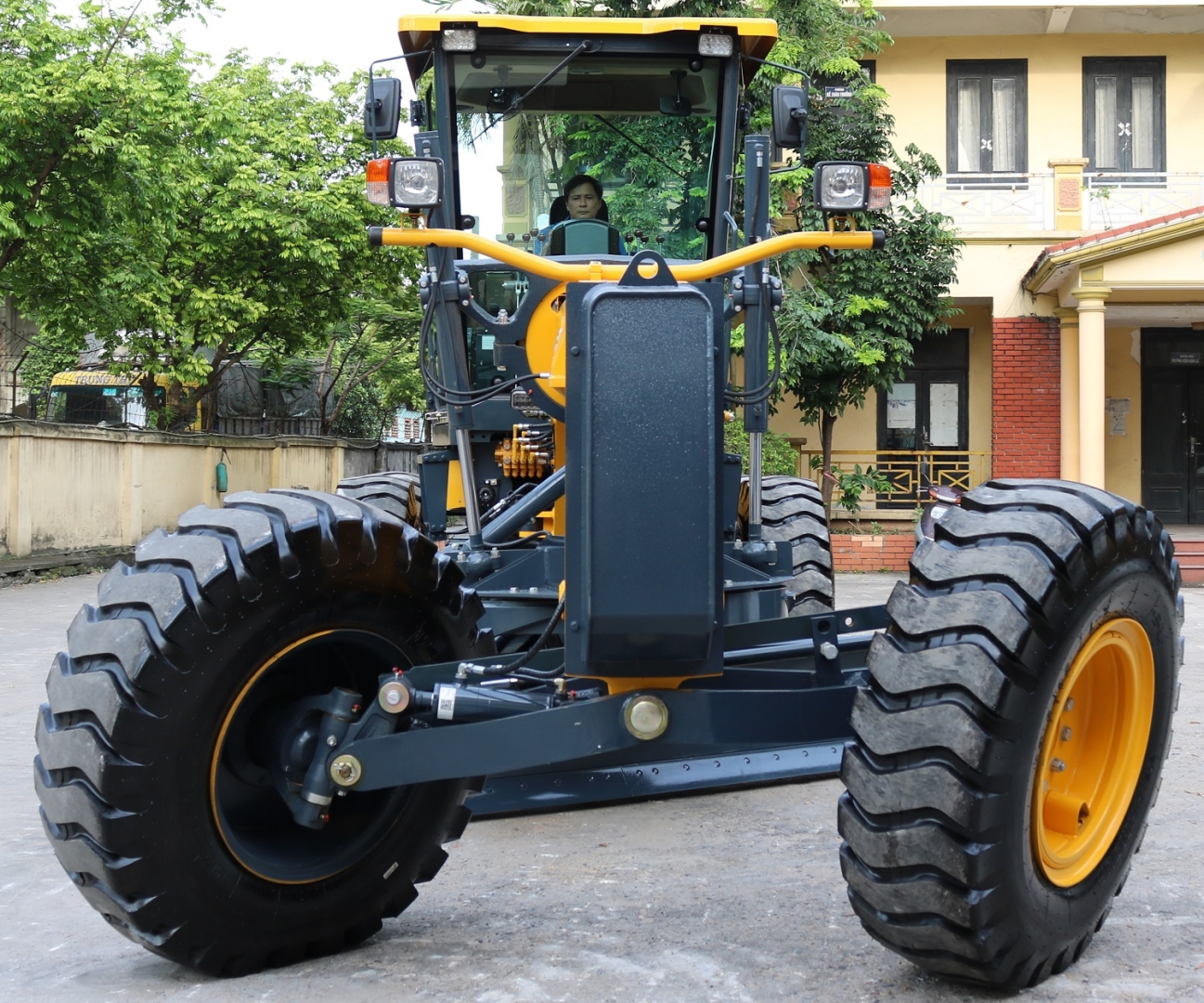

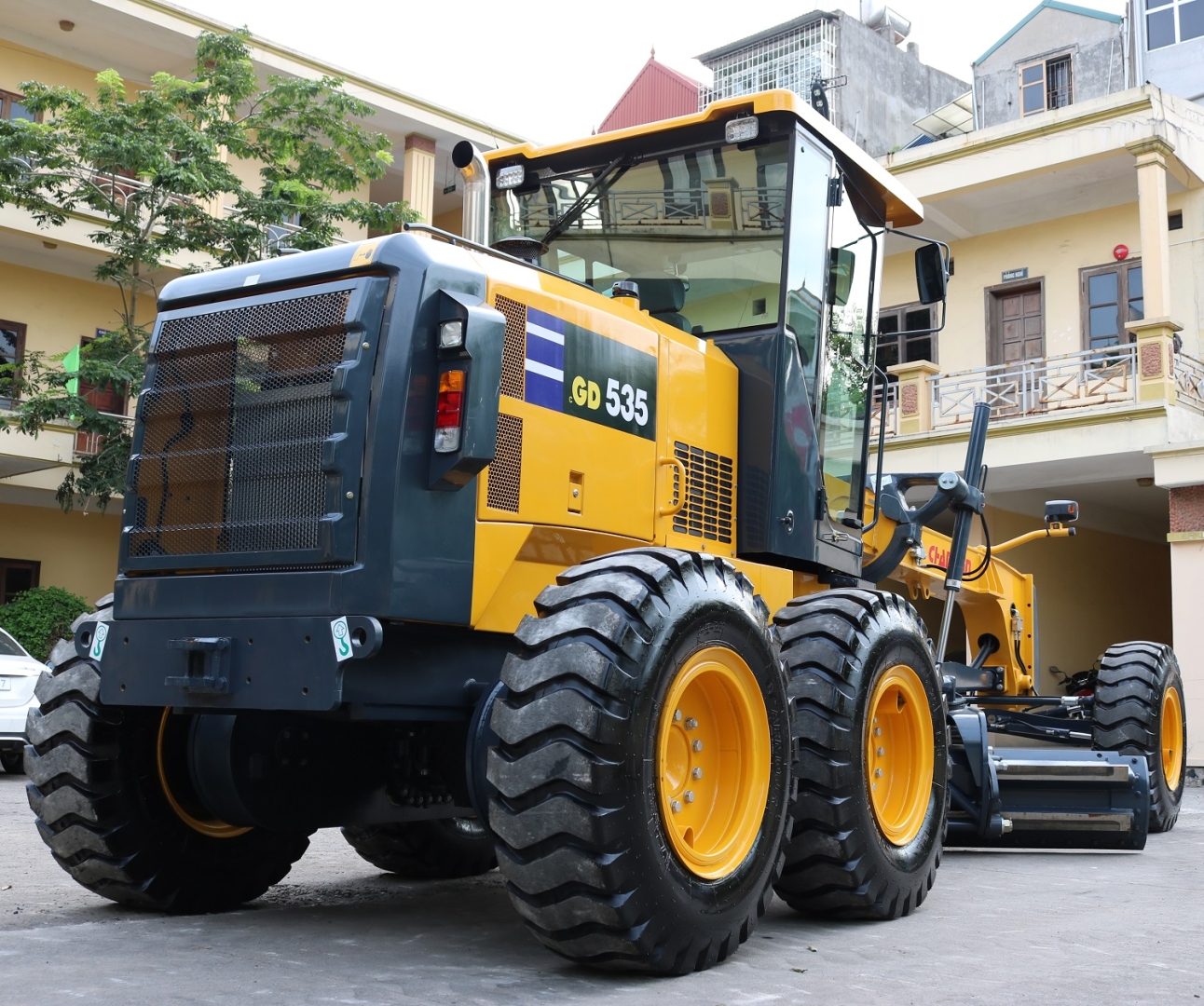

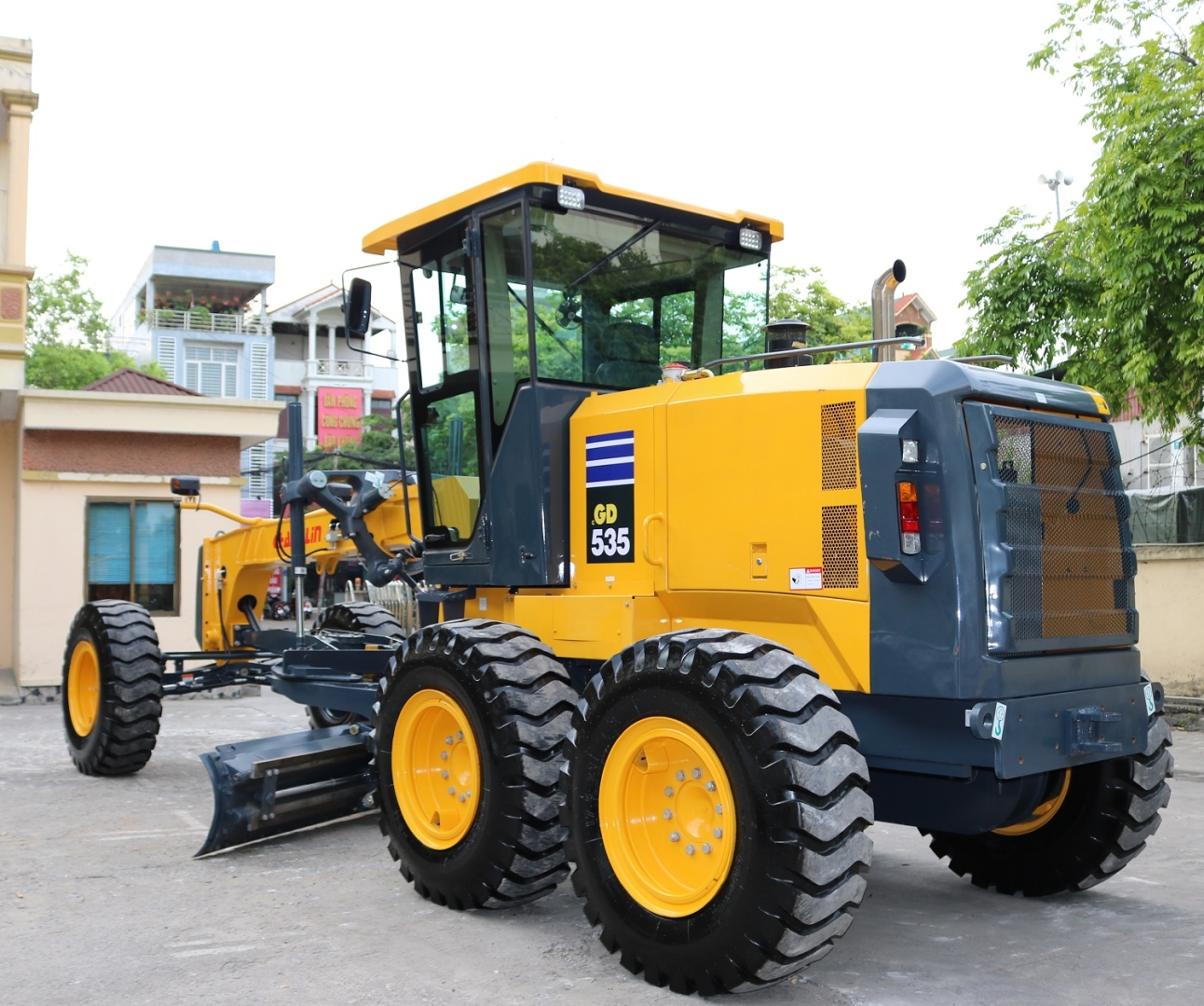

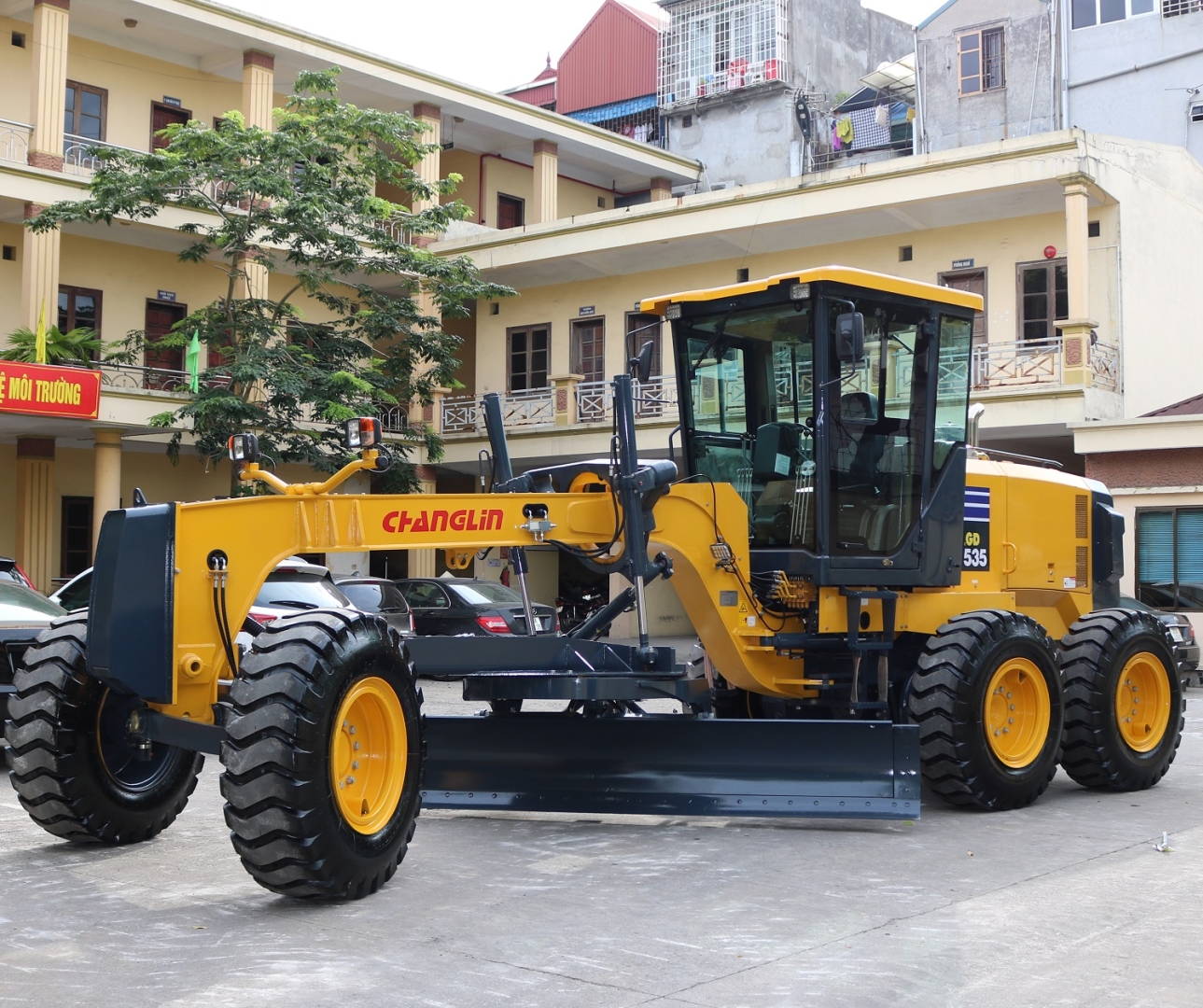

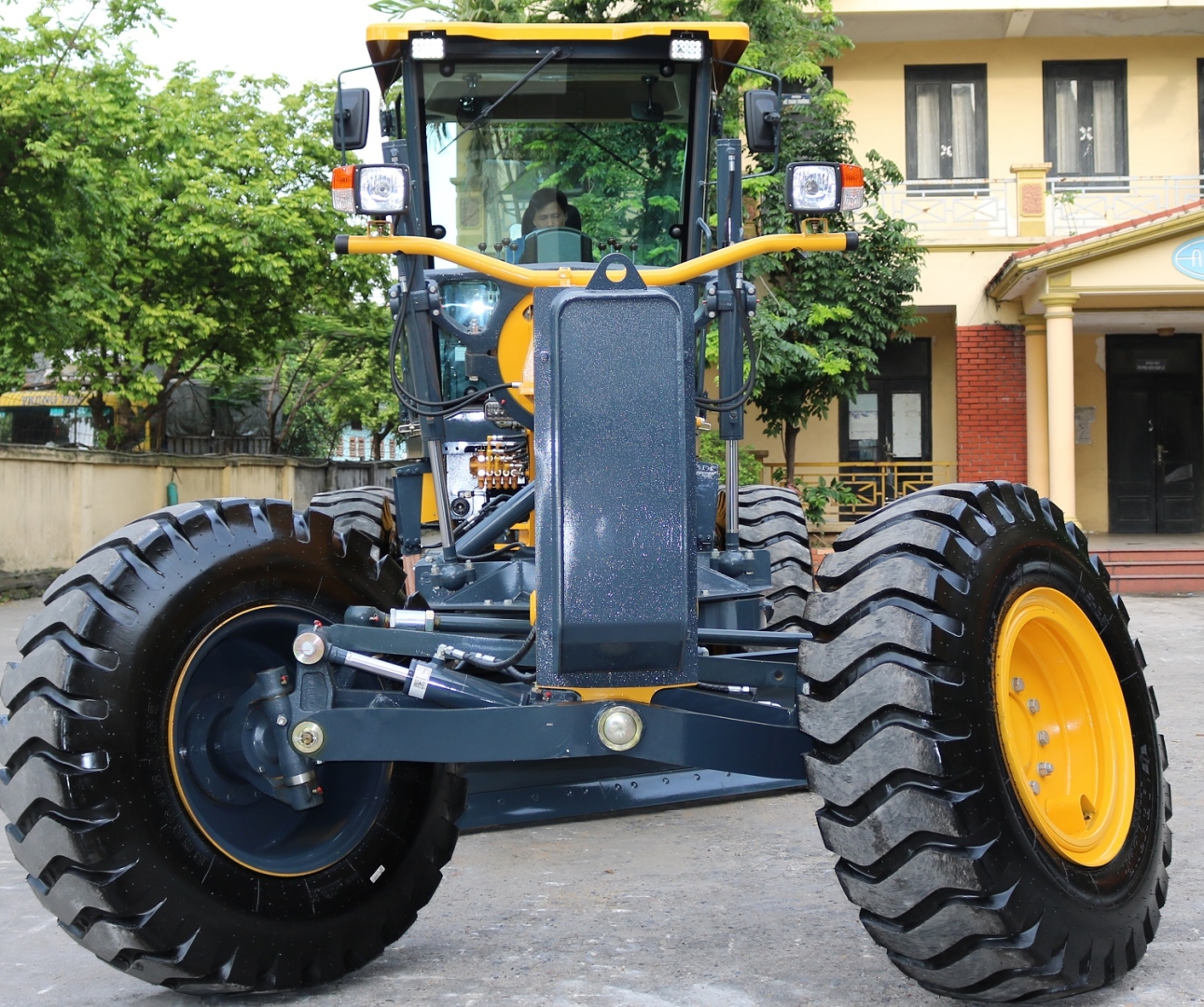

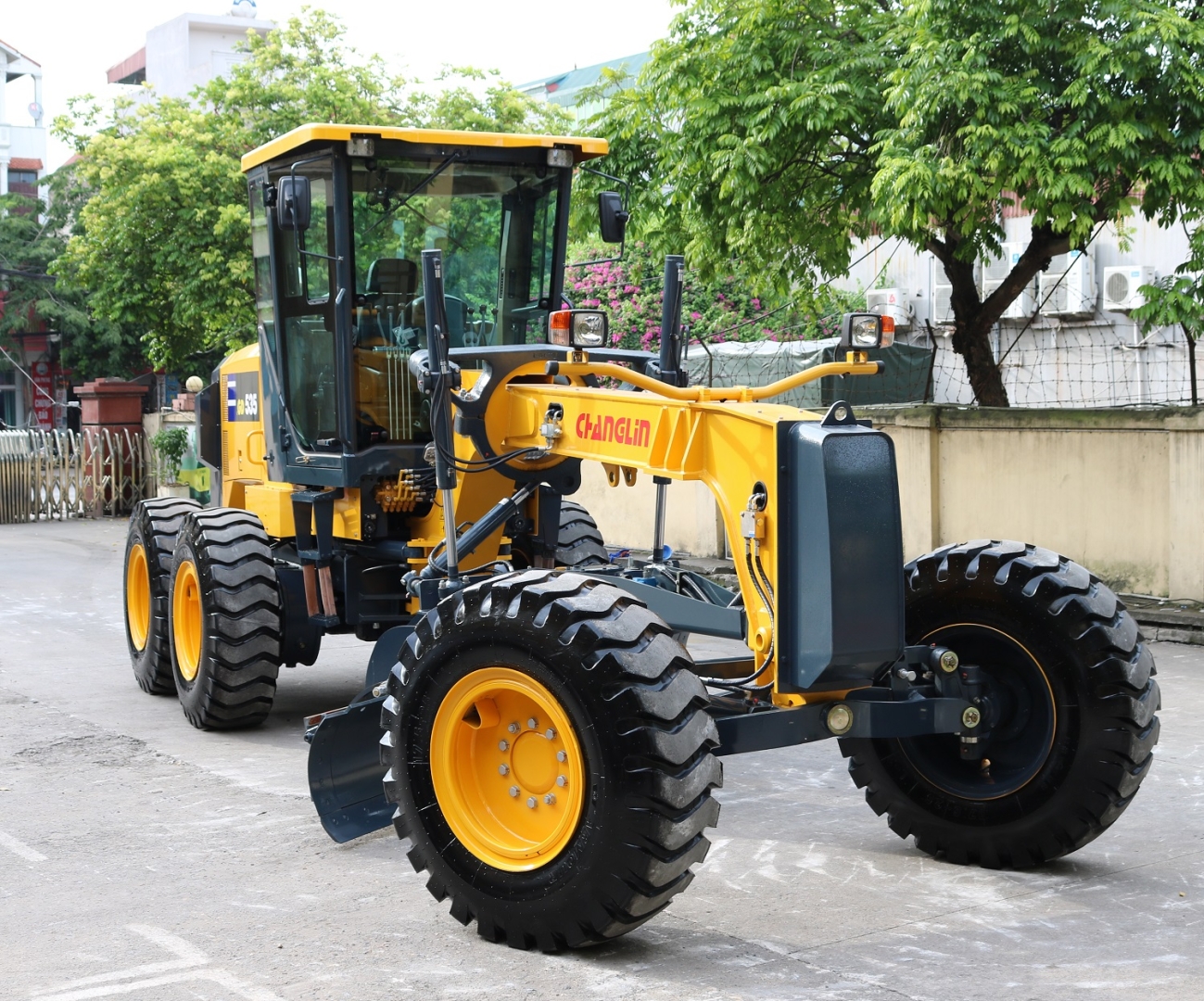

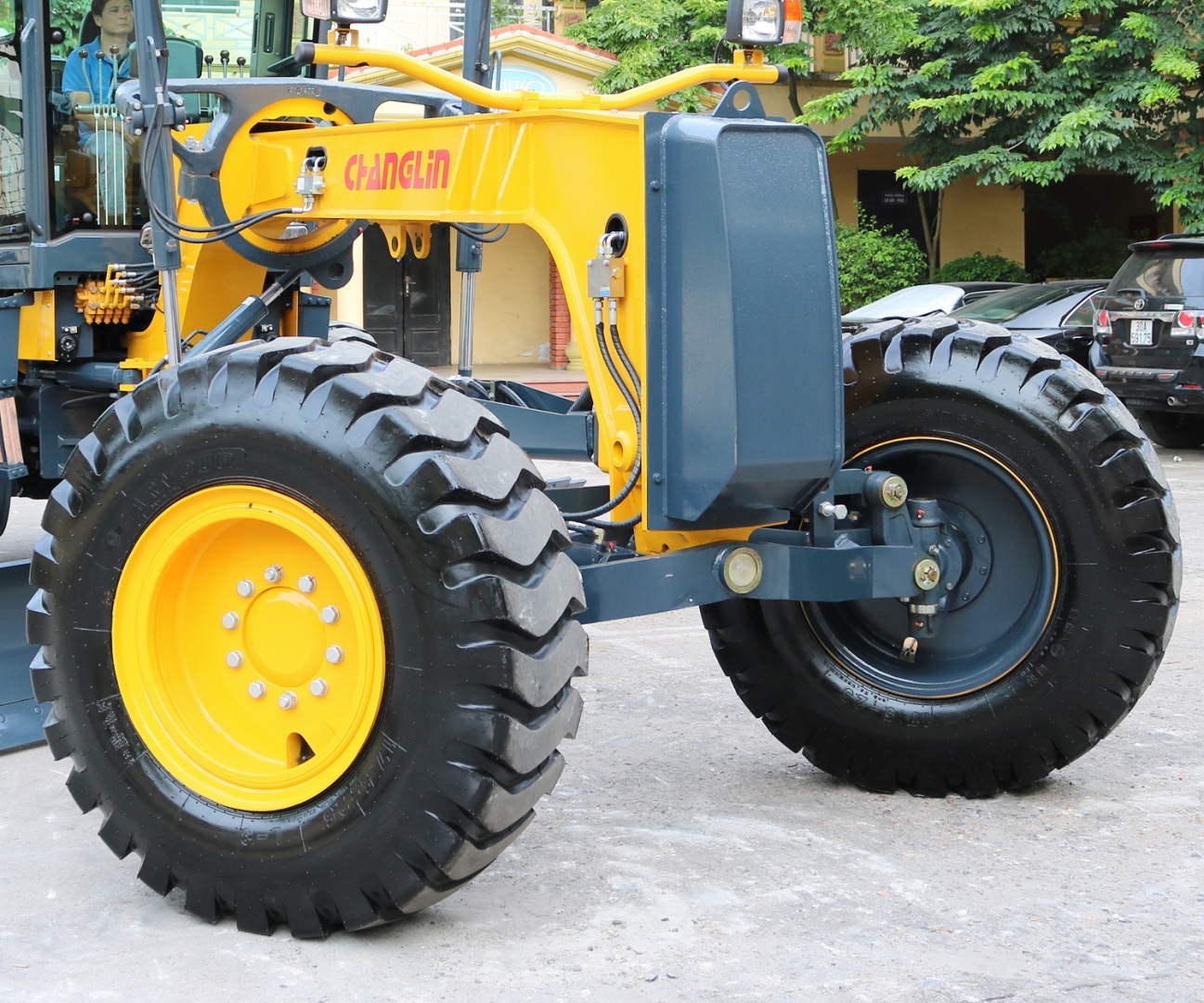

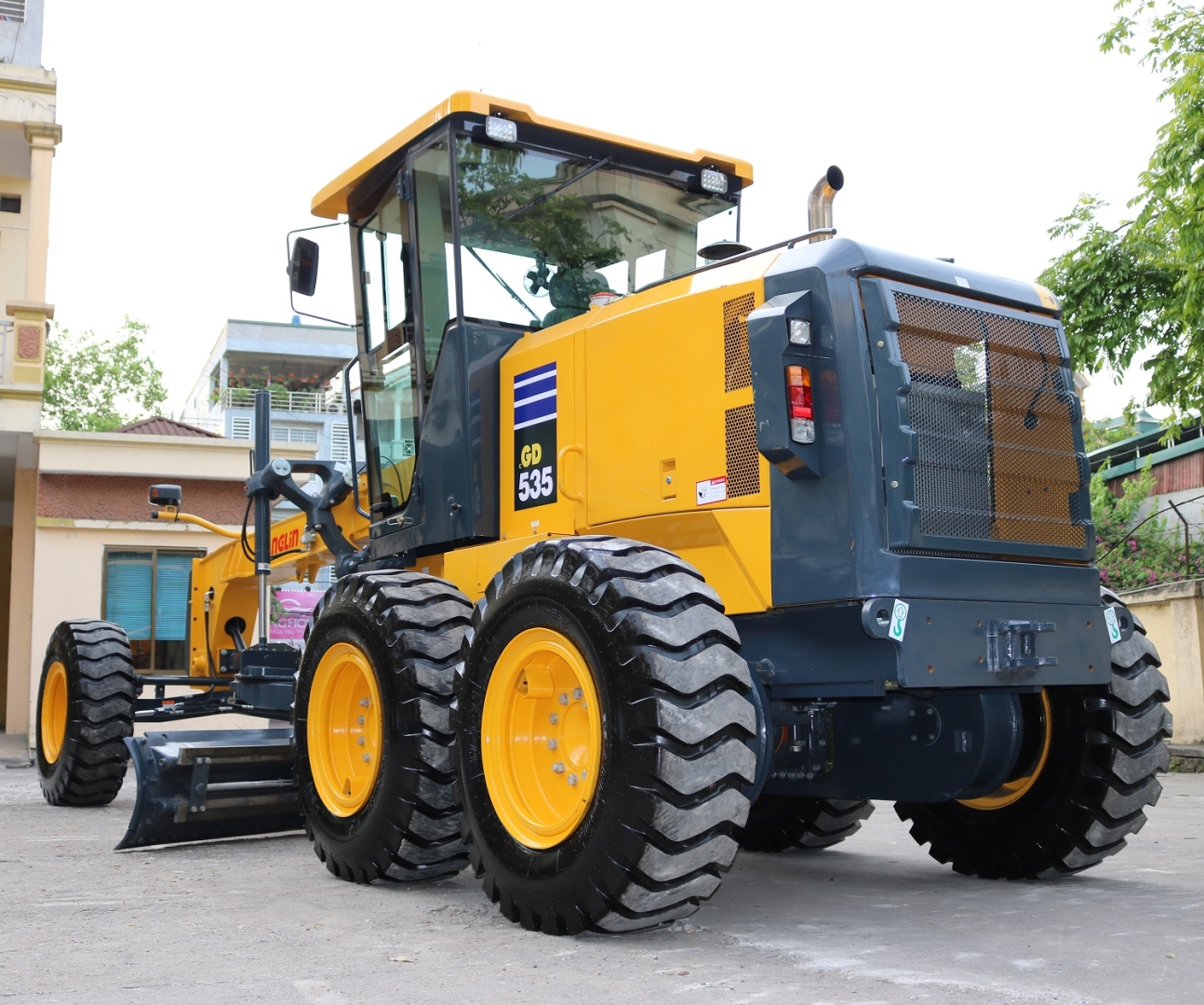

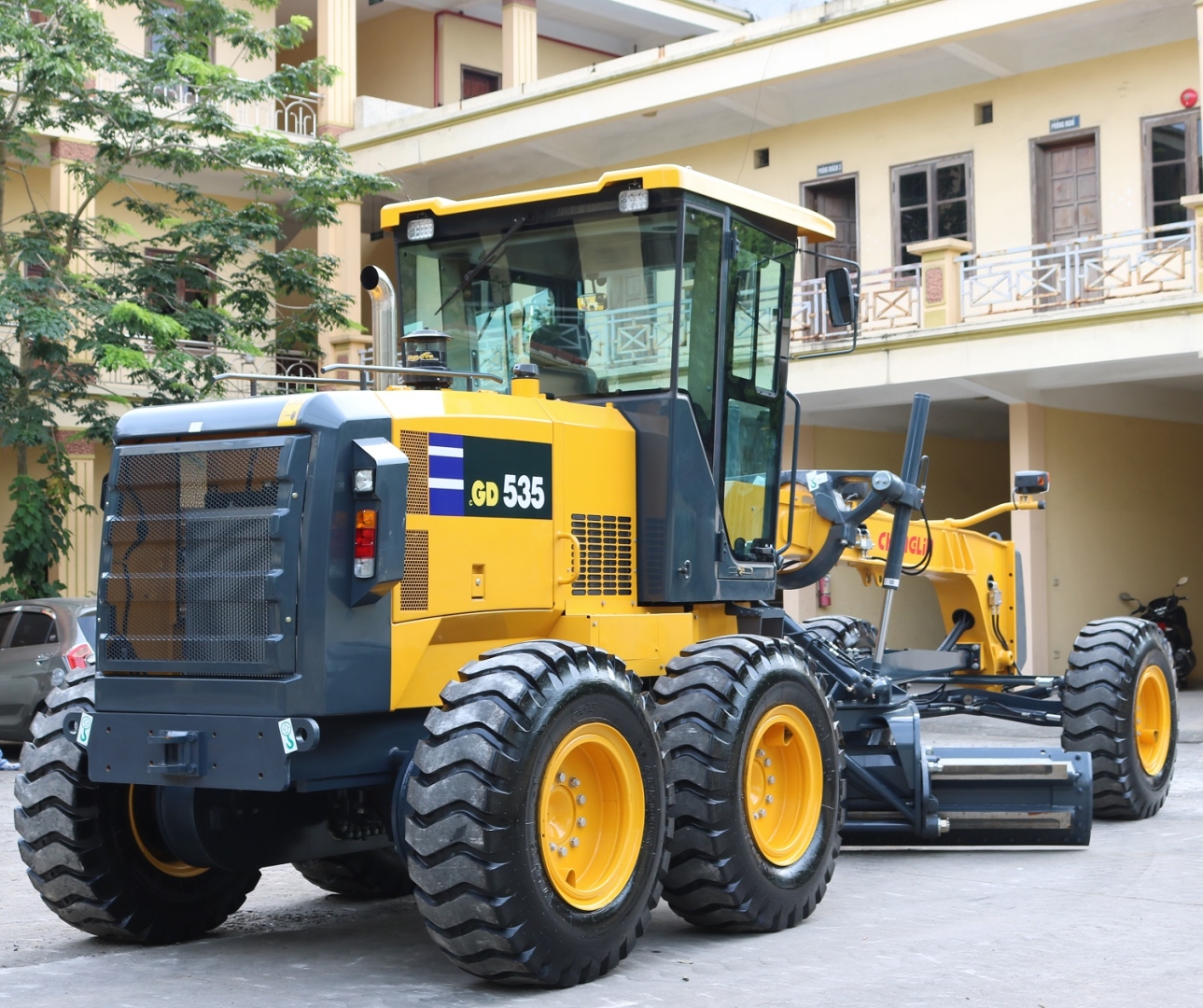

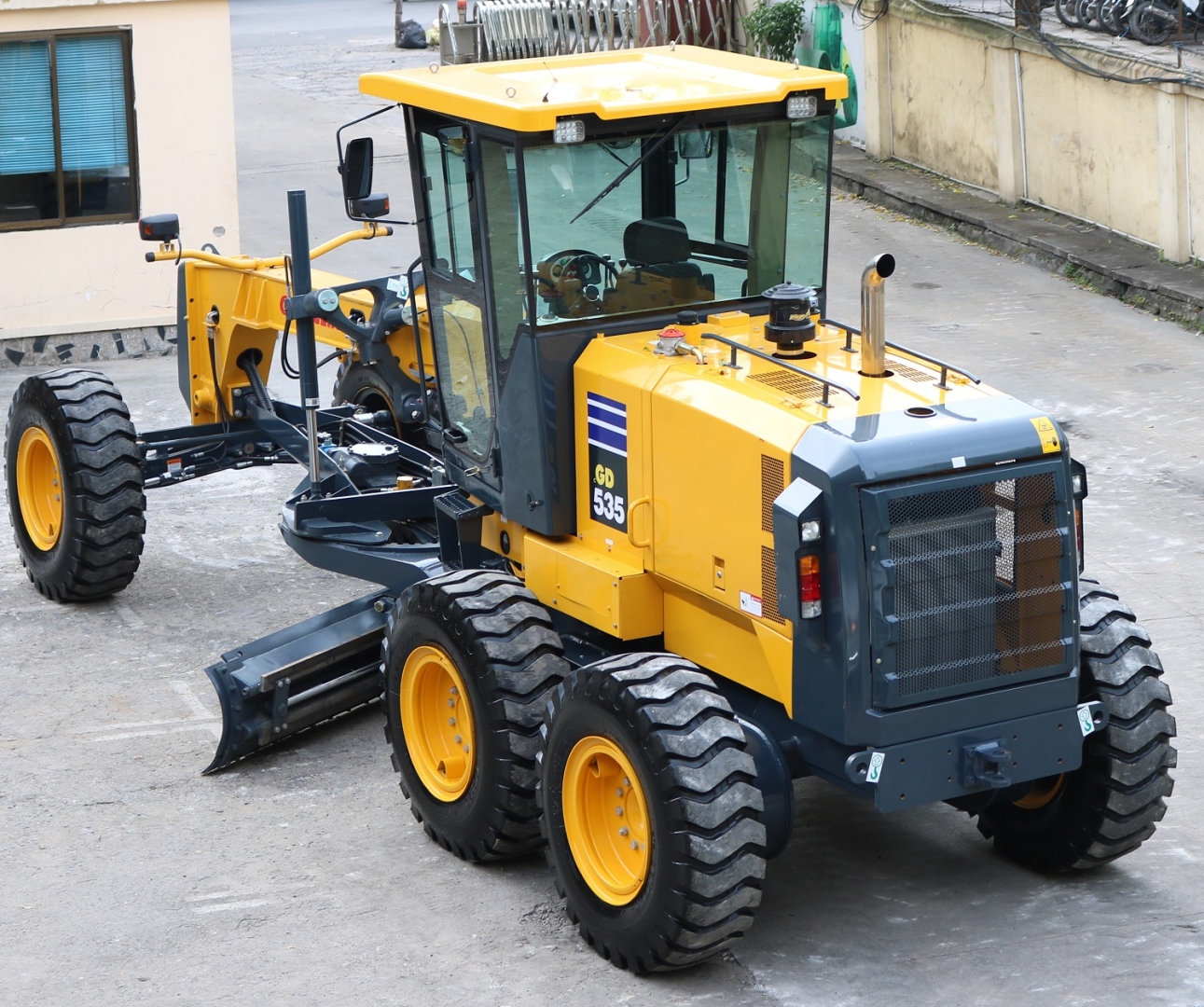

GD 535
Máy san gạt tự hành bánh lốp
liên doanh, thương hiệu Changlin mới được chuyển giao công nghệ và sản xuất, lắp ráp trên dây chuyền Nhật Bản, việc kiểm soát chất lượng linh kiện và chất lượng lắp ráp được tuân thủ nghiêm ngặt theo tiêu chuẩn Nhật Bản và được giám sát bởi các kỹ sư người Nhật Bản để đảm bảo chất lượng, năng suất, độ bền sản phẩm tương đương với máy san gạt Komatsu.…Xem Thêm Giới Thiệu Nhà Máy Sản Xuất.
Giá Bán & Thị Phần
Trong 8 năm qua, máy san gạt Komatsu liên doanh đượng hàng trăm nhà thầu xây dựng lớn nhỏ tại Việt Nam tin dùng. Toàn Phát xin trân trọng giới thiệu mức giá bán sản phẩm và 20 lý do tại sao nhiều khách hàng tin dùng máy san gạt Komatsu liên doanh Xem Chi Tiết.
Tham Khảo Thêm
Giới Thiệu »Máy Xúc Đào
Giới Thiệu »Máy Ủi Bánh Xích
|
ĐỘNG CƠ |
|
|
|
Model |
Cummins 6BT5.9/ Komatsu SAA6D102E |
Máy san gạt Komatsu gd511a-1 specifications |
|
Kiểu |
Diesel 4 kỳ, xi lanh thẳng hàng, phun nhiên liệu trực tiếp, làm mát bằng nước |
Máy san gạt Komatsu gd525a-1 specs |
|
Khí nạp |
Turbo tăng áp |
Máy san gạt Komatsu gd511a-1 pdf |
|
Kim phun |
Kiểu kim phun cơ |
Máy san gạt Komatsu gd525a-1 |
|
Số xi lanh |
6 |
Motor grader Komatsu gd510r-1 |
|
Đường kính xi lanh |
102 mm |
Grader Komatsu gd511a-1 |
|
Hành trình piston |
120 mm |
Máy san gạt Komatsu gd505a-2 |
|
Dung tích xi lanh |
5,88 lít |
Máy san gạt Komatsu gd500r-2 |
|
Công suất (SAE J1349) |
97 kW / 130 HP |
Motor grader Komatsu gd505a-3 |
|
Vòng tua máy |
2200 vòng / phút |
Komatsu gd511 |
|
Máy phát |
28V / 70A |
Máy san gạt Komatsu gd511a |
|
Motor khởi động |
24 V / 5,5 kW |
Máy san gạt Komatsu gd 523 |
|
Tiêu chuẩn khí thải |
Euro 2 |
Motoniveladora Komatsu gd523 |
|
HỘP SỐ TỰ ĐỘNG |
Motoniveladora Komatsu gd523a |
|
|
Kiểu |
Hộp số tự động – full power shift với biến mô thủy lực |
Máy san gạt Komatsu gd 525a specs |
|
Tốc độ di chuyển |
Tiến / Lùi |
Motor grader Komatsu gd511a-1 |
|
Số 1 |
6,9 km/h - 6,9 km/h |
Máy san gạt Motoniveladora gd535 |
|
Số 2 |
10,7 km/h - 17.3 km/h |
Motoniveladora komatsu gd535-5 |
|
Số 3 |
17,3 km/h – 37,8 km/h |
Motoniveladora komatsu gd535 |
|
Số 4 |
26 km/h |
Komatsu gd535 price in india |
|
Số 5 |
37,8 km/h |
Harga komatsu gd535 |
|
Số 6 |
53,4 km/h |
Máy san gạt Gd535-5 pdf |
|
TRUYỀN ĐỘNG CUỐI |
Máy san gạt Gd535-5 |
|
|
Kiểu |
Bánh răng côn xoắn giảm tốc truyền động cuối, xích truyền lực cho 4 bánh sau, vỏ hộp xích có thể xoay đảm bảo cho máy có độ ổn định cao và lực kéo chắc chắn trong suốt quá trình vận hành |
Máy san gạt Komatsu gd535-5 |
|
Khung hộp truyền động |
Vật liệu siêu bền, có khả năng chịu lực cao, kích thước 614mm X 225mm |
Máy san gạt Komatsu gd535-6 |
|
Độ dày thành hộp truyền động |
22mm bên ngoài / 22mm bên trong |
Máy san gạt Komatsu grader gd535 |
|
Khoảng cách trục bánh xe |
1535,4 mm |
Xe ban đất Komatsu gd535 |
|
Góc dao động tiến |
130 |
Xe ban đất Motor grader gd535-5 |
|
Góc dao động lùi |
130 |
Xe ban đất Grader gd535-5 |
|
CẦU TRƯỚC |
Xe ban đất Gd535-5 specs |
|
|
Kiểu |
Eliot đảo chiều |
Xe ban đất Gd535-6 |
|
Khoảng sáng gầm trước |
610 mm |
Xe ban đất Part book gd535-5 |
|
Góc dao động tổng |
32 0 |
Xe ban đất Grader Komatsu gd535 |
|
Góc nghiêng bánh trước (trái/ phải) |
17 0 |
Xe ban đất Gd535 Komatsu |
|
CẦU SAU |
Komatsu motor grader gd535 |
|
|
Kiểu |
Trục sau nổi toàn phần, được làm từ thép chịu lực cao, trang bị khóa vi sai |
Komatsu gd535-5 motor grader |
|
LỐP |
Motor grader Komatsu gd535 |
|
|
Lốp tiêu chuẩn |
|
Komatsu gd535 specifications |
|
Lốp trước |
17.5-25-12PR |
Komatsu gd511a-1 specifications |
|
Lốp sau |
17.5-25-12PR |
Xe ban đất Komatsu gd525a-1 specs |
|
Lựa chọn thêm (Lốp dùng cho ngành nông nghiệp)
|
Xe ban đất Komatsu gd511a-1 pdf |
|
|
Lốp trước |
13.00-24-12PR |
Xe ban đất Komatsu gd525a-1 |
|
Lốp trước |
13.00-24-12PR |
Motor grader Komatsu gd510r-1 |
|
HỆ THỐNG LÁI |
Grader Komatsu gd511a-1 |
|
|
Kiểu |
Thủy lực toàn phần, vô lăng điều khiển với 1 xilanh lái tác động trực tiếp lên khớp nối |
Xe ban đất Komatsu gd505a-2 |
|
Góc nghiêng khung máy trái |
260 |
Xe ban đất Komatsu gd500r-2 |
|
Góc nghiêng khung máy phải |
260 |
Motor grader Komatsu gd505a-3 |
|
Góc lái phải |
490 |
Xe ban đất Komatsu gd511 |
|
Góc lái trái |
490 |
Xe ban đất Komatsu gd511a |
|
Bán kính quay nhỏ nhất |
6,6 m |
Xe ban đất Komatsu gd 523 |
|
HỆ THỐNG PHANH |
Motoniveladora Komatsu gd523 |
|
|
Kiểu |
Phanh thủy lực tác động cả bốn bánh sau |
Motoniveladora Komatsu gd523a |
|
Tổng diện tích bề mặt má phanh |
3671 cm2 |
Xe ban đất Komatsu gd 525a specs |
|
Phanh đỗ |
Phanh cơ khí |
Motor grader Komatsu gd511a-1 |
|
KHUNG MÁY |
Motoniveladora gd535 |
|
|
Kiểu |
Khung máy được phân định bởi 2 xi lanh thủy lực, phần khung hộp trước được làm từ các tấm thép hàn lại với nhau, thanh trước kiểu khối hộp mang lại tầm nhìn tốt và vận hành chính xác hơn |
Motoniveladora komatsu gd535-5 |
|
Chiều cao |
299 mm |
Motoniveladora komatsu gd535 |
|
Chiều rộng |
280 mm |
Komatsu gd535 price in india |
|
Độ dày tấm vật liệu cạnh bên |
16 mm |
Harga komatsu gd535 |
|
Độ dày cạnh trên |
16 mm |
Xe ban đất Gd535-5 pdf |
|
Độ dày cạnh dưới |
16 mm |
Xe ban đất Gd535-5 |
|
THANH KÉO |
Xe ban đất Komatsu gd535-5 |
|
|
Kiểu |
Hình chữ U chịu lực nén , cấu trúc hàn nguyên khối làm tăng độ cứng tối đa |
Xe ban đất Komatsu gd535-6 |
|
Kích thước |
200mm X 12 mm |
Komatsu grader gd535 |
|
VÀNH RĂNG TRUNG TÂM |
Xe ban đất Komatsu gd535 |
|
|
Kiểu |
Vành răng dược thiết kế để có thể tháo lắp rễ ràng, sử dụng vật liệu thép rèn cho độ bền cao, hoạt động rât êm, chính xác và chắc chắn |
Motor grader gd535-5 |
|
Đường kính |
1300 mm |
Xe ban đất Grader gd535-5 |
|
Kiểu dẫn động |
Motor thủy lực |
Xe ban đất Gd535-5 specs |
|
Góc xoay |
3600 |
Xe ban đất Gd535-6 |
|
LƯỠI SAN |
Xe ban đất Part book gd535-5 |
|
|
Kiểu |
Lưỡi san thép cacbon siêu cứng điều khiển dễ dàng, chính xác bằng thủy lực, lưỡi cắt có thể thay thế rễ ràng |
Xe ban đất Grader Komatsu gd535 |
|
Kích thước |
3658 mm X 580 mm X 18 mm |
Xe ban đất Gd535 Komatsu |
|
Bán kính vòng cung |
329 mm |
Komatsu motor grader gd535 |
|
Kích thước mảnh lưỡi cắt thay thế |
152 mm X 16 mm |
Komatsu gd535-5 motor grader |
|
Điều khiển |
Toàn bộ vị trí của lưỡi san có thể điều khiển bằng thủy lực từ vị trí của người vận hành |
Motor grader Komatsu gd535 |
|
PHẠM VI HOẠT ĐỘNG CỦA LƯỠI SAN |
Komatsu gd535 specifications |
|
|
Chiều cao nâng |
410 mm |
Komatsu gd511a-1 specifications |
|
Chiều sâu đào |
560 mm |
Xe ban đất Komatsu gd525a-1 specs |
|
Góc cắt bản lề trái |
900 |
Xe ban đất Komatsu gd511a-1 pdf |
|
Góc cắt bản lề phải |
900 |
Xe ban đất Komatsu gd525a-1 |
|
Góc cắt |
290 - 770 |
Motor grader Komatsu gd510r-1 |
|
Khả năng áp lưỡi san thẳng đứng, tính từ lốp sau trái |
1916 mm |
Grader Komatsu gd511a-1 |
|
Khả năng áp lưỡi san thẳng đứng, tính từ lốp sau phải |
1886 mm |
Xe ban đất Komatsu gd505a-2 |
|
Lưỡi san dịch chuyển sang trái |
840 mm |
Xe ban đất Komatsu gd500r-2 |
|
Lưỡi san dịch chuyển sang phải |
815 mm |
Motor grader Komatsu gd505a-3 |
|
Tâm vành răng dịch chuyển sang phải |
525 mm |
Xe ban đất Komatsu gd511 |
|
Tâm vành răng dịch chuyển sang trái |
530 mm |
Xe ban đất Komatsu gd511a |
|
HỆ THỐNG THỦY LỰC |
Xe ban đất Komatsu gd 523 |
|
|
Bơm thủy lực chính |
Bơm bánh răng kép cho hệ thống di chuyển và công tác |
Motoniveladora Komatsu gd523 |
|
Lưu lượng bơm |
140,8 Lít / Phút |
Motoniveladora Komatsu gd523a |
|
Áp suất làm việc |
17.5 Mpa |
Xe ban đất Komatsu gd 525a specs |
|
Điều khiển |
Van thủy lực phân phối kết hợp với khóa thủy lực |
Motor grader Komatsu gd511a-1 |
|
BẢNG TÁP LÔ ĐIỀU KHIỂN |
|
|
|
Vị trí |
Bảng điều khiển được bố trí phía trên vô lăng giúp việc quan sát rất rễ ràng |
Xe ban đất Motoniveladora gd535 |
|
Hiển thị |
Thông số điện áp / đèn báo điện động cơ / đèn báo chiếu sáng và toàn bộ các thông số cần thiết cho hoạt động của máy san |
Motoniveladora Komatsu gd535-5 |
|
Kiểu hiển thị |
Đèn báo, đồng hồ kim và màn hình trung tâm |
Motoniveladora Komatsu gd535 |
|
NƯỚC LÀM MÁT VÀ CÁC LOẠI DẦU |
Komatsu gd535 price in india |
|
|
Diesel |
370 lít |
Harga Komatsu gd535 |
|
Nước làm mát |
24 lít |
Xe ban đất Gd535-5 pdf |
|
Dầu bôi trơn động cơ |
22 lít |
Xe ban đất Gd535-5 |
|
Dầu hộp số |
28 lít |
Xe ban đất Komatsu gd535-5 |
|
Dầu truyền động cuối |
18 lít |
Xe ban đất Komatsu gd535-6 |
|
Dầu thủy lực |
65 lít |
Komatsu grader gd535 |
|
Dầu hộp truyền động |
90 lít |
Xe ban đất Komatsu gd535 |
|
Dầu hộp vành răng |
4 lít |
Xe ban đất Motor grader gd535-5 |
|
Dầu Crank case |
17 lít |
Xe ban đất Grader gd535-5 |
|
TRỌNG LƯỢNG HOẠT ĐỘNG |
Xe ban đất Gd535-5 specs |
|
|
Trọng lượng hoạt động tiêu chuẩn |
12.000 kg |
Xe ban đất Gd535-6 |
|
Trọng lượng hoạt động khi lắp thêm răng cào trước |
12.650 kg |
Part book gd535-5 |
|
Trọng lượng hoạt động khi lắp thêm dàn cày sau và lưỡi ủi trước |
13.000 kg |
Grader Komatsu gd535 |
|
RĂNG CÀO VÀ DÀN CÀY SAU |
Xe ban đất Gd535 Komatsu |
|
|
Răng cào |
Hình chữ V, có 11 răng |
Komatsu motor grader gd535 |
|
Chiều rộng dàn cào |
1325 mm |
Komatsu gd535-5 motor grader |
|
Chiều sâu đào |
210 mm |
Motor grader Komatsu gd535 |
|
Dàn cày sau |
Loại 3 răng hoặc 5 răng |
Máy san gạt bánh lốp Gd535-5 pdf |
|
Chiều rộng dàn cày |
1000 mm |
Xe bang Komatsu gd535-5 |
|
Chiều sâu đào dàn cày |
350 mm |
Xe san gạt Gd535-5 |
|
KÍCH THƯỚC |
Xe bang đất Komatsu gd535-6 |
|
|
Chiều dài tổng thể |
8125 mm |
Máy san cũ Komatsu grader gd535 |
|
Chiều dài cơ sở |
5780 mm |
Máy san đất Komatsu gd535 |
|
Chiều cao đến nóc cabin |
3448 mm |
Máy san tự hành Grader gd535-5 |
|
Chiều rộng máy |
3658 mm |
Xe ban đất Gd535-6 |
|
Chiều rộng tâm lốp sau |
2120 mm |
|
|
Chiều rộng mép lốp sau |
2565 mm |
|
|
Khoảng cách tâm trục trước đến lưỡi san |
2470 mm |
|
|
Khoảng cách tâm trục trước đến đối trọng |
675 mm |
|
|
Khoảng sáng gầm tại trục trước |
869 mm |
|
|
Khoảng cách tâm 2 bánh sau |
1535 mm |
|
|
Khoảng cách từ đối trọng đến dàn cày sau |
8125 mm |
|
|
Chiều cao đến ống xả |
2582 mm |
|
|
Chiều cao đến đỉnh xi lanh |
2793 mm |
|
|
Khoảng sáng tại cầu sau |
339 mm |
|
